產品說明
柔性母線 長 2000 mm, 可鍍錫
可選母線寬度 W (mm) ：6-120
可選單層厚度 H1 (mm) ：0.5、0.8、1
默認母線長度 L (mm) ：2000
可選母線層數 H：2-12
| 主要技術參數 | |
產品應用 | 電流傳輸 |
適用系統 | 60mm |
訂貨號 | DN61□□□ |
產品系列 | DNTM3 |
產品類型 | 軟母排 |
| 截面積 | 19.5mm2-1200mm2 |
額定電流 | 125A-1600A |
合規標準 | RoHS |
注：以上數據僅供參考，具體參數請咨詢工程師。 | |
K=開爾文溫度（計算溫度，并非測量溫度）、T2＝柔性母線表面溫度、T1=柔性母線周邊的環境溫度
柔性母線溫升值計算 K=T2-T1，產品優選 K50 對應的電流值
當柔性母線采用兩個或三個并聯時，需使用降容系數
以DN61296為例，K為50時；額度電流為1550A
2個柔性母線并聯時 1550A×1.72（電容降系數）= 2666A
3個柔性母線并聯時 1550A×2.25（電容降系數）= 3487A
適用條件
適用于60mm間距的封閉式母線系統中
產品優勢
- 銅排既起到導電作用，又起到制成作用。
- 絕緣層可有效保護銅排不受侵蝕性物質損害。

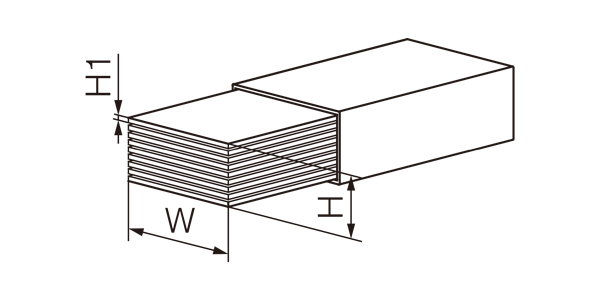

尺寸圖
